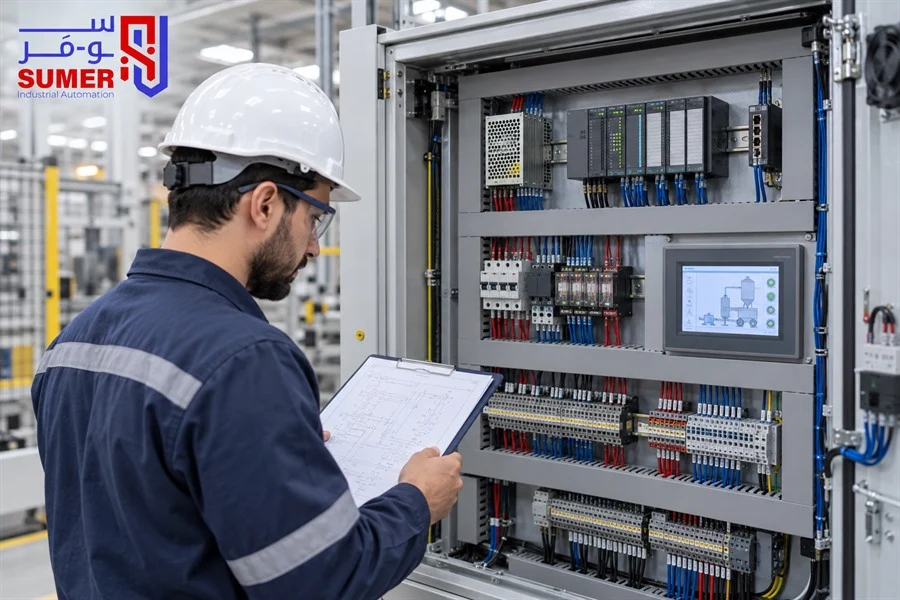

يُستخدم Power Supply 24V داخل لوحات التحكم لتحويل جهد الدخل المتردد AC إلى خرج ثابت 24V DC تحتاج إليه مكونات مثل PLC وشاشات HMI والحساسات والريليهات. واختيار مزود الطاقة الصناعي لا يعتمد على الجهد وحده؛ بل يجب حساب إجمالي تيار الأحمال، ومراجعة تيار البدء، ودرجة الحرارة، وطريقة التركيب، والحمايات، وإمكانية توسعة اللوحة مستقبلًا.
الاختيار غير المناسب قد يؤدي إلى هبوط الجهد، أو إعادة تشغيل وحدة التحكم، أو فقد الاتصال مع الأجهزة، أو توقفات متقطعة يصعب تشخيصها. لذلك يوضح هذا الدليل طريقة حساب القدرة، والفرق بين أشهر أنواع الباور سبلاي الصناعي، وكيف تختار موديل Delta المناسب لتطبيقك دون شراء قدرة أقل من المطلوب أو مبالغ فيها بلا داعٍ.
توفر SUMER مجموعة من مزودات الطاقة الصناعية من Delta بقدرات مختلفة للوحات التحكم والماكينات وخطوط الإنتاج. أرسل بيانات الأحمال أو صورة الموديل الحالي إلى فريق SUMER للحصول على ترشيح فني وعرض سعر مناسب.
ما هو Power Supply 24V الصناعي؟
Power Supply 24V أو مزود طاقة 24 فولت هو جهاز يستقبل جهدًا كهربائيًا من المصدر، ثم يحوله إلى خرج 24V DC منظم لتغذية أجهزة التحكم. في التطبيقات الصناعية يكون الدخل غالبًا AC، بينما تحتاج دوائر التحكم والإلكترونيات داخل اللوحة إلى جهد DC ثابت ومناسب لمواصفاتها.
يُعرف هذا الجهاز أيضًا باسم باور سبلاي 24 فولت أو مزود طاقة أو SMPS Power Supply. وتشير SMPS إلى مزود طاقة يعمل بتقنية التبديل الإلكتروني، وهي تقنية تساعد على تقديم كفاءة جيدة وحجم مدمج مقارنةً بحلول التحويل التقليدية، مع اختلاف الأداء والحمايات حسب السلسلة والموديل.
مزود الطاقة الصناعي ليس هو باور سبلاي الكمبيوتر، كما أنه ليس شاحن بطاريات بالضرورة. لكل منتج تصميم ومواصفات واستخدام محدد، ولذلك يجب اختيار جهاز مخصص لبيئة لوحة التحكم ومتوافق مع الحمل الذي سيغذيه.
ما الفرق بين جهد الدخل وجهد الخرج؟
- جهد الدخل Input Voltage: الجهد الذي يصل إلى مزود الطاقة من المصدر، ويجب أن يقع داخل النطاق المكتوب في الداتا شيت.
- جهد الخرج Output Voltage: الجهد المستمر الذي يقدمه مزود الطاقة للأحمال؛ وفي هذا الدليل هو 24V DC.
- تيار الخرج Output Current: أقصى تيار اسمي يستطيع الموديل تقديمه في ظروف التشغيل المحددة، مثل 3.125A أو 5A أو 10A أو 20A.
- قدرة الخرج Output Power: القدرة المتاحة بالوات، وتساوي الجهد مضروبًا في التيار.
لماذا يُستخدم خرج 24V DC في لوحات التحكم؟
ينتشر جهد 24V DC في أنظمة الأتمتة لأنه متوافق مع عدد كبير من وحدات التحكم والحساسات وواجهات التشغيل والمكونات المساعدة. كما يسهّل إنشاء دائرة تحكم منفصلة عن دائرة القدرة الخاصة بالموتورات والأحمال الكبيرة.
ولا يعني ذلك أن كل جهاز صناعي يعمل تلقائيًا على 24 فولت؛ المرجع دائمًا هو بيانات الجهاز والداتا شيت. فقد تحتاج بعض المكونات إلى جهد مختلف، أو إلى تيار أعلى، أو إلى مصدر منفصل بسبب طبيعة الحمل أو متطلبات العزل والاستقرار.
داخل لوحات التحكم الكهربائية يساعد اختيار مصدر طاقة مناسب على استقرار دائرة التحكم وتقليل الأعطال الناتجة عن هبوط الجهد أو تحميل المزود بأكثر من قدرته.
أين يُستخدم مزود طاقة 24 فولت داخل المصانع؟
يُستخدم مزود طاقة 24 فولت في تطبيقات صناعية متعددة، ومن أشهر الأحمال التي قد يغذيها:
- وحدات PLC ووحدات الإدخال والإخراج I/O.
- شاشات HMI وواجهات تشغيل الماكينات.
- الحساسات الصناعية وأجهزة القياس والترانسمترات المتوافقة مع 24V DC.
- الريليهات وملفات الكونتاكتورات والصمامات التي تعمل بجهد 24V DC.
- وحدات الاتصال وموزعات الإشارات وبعض مكونات الشبكات الصناعية.
- دوائر الإنذار والإشارات واللمبات الصناعية المتوافقة.
- لوحات التحكم في ماكينات التعبئة والتغليف والسيور وخطوط التجميع.
- أنظمة المراقبة والتحكم وتحديث الماكينات القديمة.
قبل توصيل أكثر من حمل على مزود واحد، يجب حساب استهلاك كل المكونات ومراعاة تيار البدء والأحمال المتغيرة. وفي التطبيقات الحساسة قد يكون فصل بعض الأحمال على مصادر أو دوائر مستقلة أفضل من جمعها جميعًا على مصدر واحد.
أنواع الباور سبلاي الصناعي
توجد عدة أشكال من الباور سبلاي الصناعي، ويعتمد اختيار النوع على تصميم اللوحة وبيئة التشغيل وطبيعة مصدر الدخل.
DIN Rail Power Supply
يُركب هذا النوع مباشرةً على سكة DIN داخل لوحة التحكم، ولذلك يُستخدم بكثرة مع PLC وHMI والريليهات. يساعد تصميمه المدمج على تنظيم المكونات وسهولة الفك والاستبدال، لكن يجب الالتزام بمسافات التهوية واتجاه التركيب المذكورين في دليل الموديل.
Enclosed Power Supply
يأتي داخل هيكل معدني أو غلاف مخصص، وقد يناسب تطبيقات مختلفة حسب طريقة التثبيت ودرجة الحماية والتهوية. لا يُختار هذا النوع بالشكل فقط؛ بل يجب مراجعة مواصفات العزل والتبريد والتوصيلات وملاءمته للوحة.
Single-Phase وThree-Phase Power Supply
تعمل بعض الموديلات من دخل أحادي الطور، بينما توجد موديلات أخرى مصممة لدخل ثلاثي الطور وقدرات أعلى. يجب ألا يُفترض توافق الموديل مع مصدر التغذية المتاح؛ راجع نطاق الدخل وعدد الأطوار بدقة قبل الشراء أو التوصيل.
كيفية حساب قدرة Power Supply 24V
تبدأ عملية الاختيار بحساب التيار والقدرة المطلوبة لكل الأحمال التي ستعمل على خرج 24V DC. ويمكن استخدام العلاقات التالية:
القدرة بالوات = الجهد بالفولت × التيار بالأمبير
التيار بالأمبير = القدرة بالوات ÷ الجهد بالفولت
فعلى سبيل المثال، مزود طاقة خرجه 24V DC وتياره 5A يوفر قدرة اسمية مقدارها:
24V × 5A = 120W
خطوات الحساب الصحيحة
- اكتب جميع الأجهزة التي ستتصل بخرج 24V DC.
- استخرج التيار الاسمي أو القدرة المطلوبة لكل جهاز من الداتا شيت.
- حوّل القدرة إلى تيار عند الحاجة باستخدام العلاقة A = W ÷ 24V.
- اجمع استهلاك الأحمال التي يمكن أن تعمل في الوقت نفسه.
- راجع تيار البدء أو النبضات المؤقتة للأحمال مثل الصمامات والريليهات وبعض الأجهزة الإلكترونية.
- أضف هامش تصميم مناسبًا للتوسع والتغيرات التشغيلية، وفق طبيعة الأحمال وتعليمات الشركة المصنعة.
- راجع تأثير درجة الحرارة وطريقة التركيب على القدرة المتاحة، لأن بعض الموديلات تحتاج إلى خفض الحمل Derating في ظروف معينة.
مثال عملي مبسط
لنفترض أن لوحة تحكم تحتوي على أحمال 24V DC التالية:
| الحمل | التيار المطلوب |
|---|---|
| PLC ووحدات التوسعة | 1.2A |
| شاشة HMI | 0.8A |
| حساسات وأجهزة قياس | 0.5A |
| ريليهات وصمامات تعمل بالتزامن | 1A |
| الإجمالي الاسمي | 3.5A |
إذا اعتمد مهندس التصميم هامشًا قدره 25% بعد مراجعة تيارات البدء وظروف التشغيل، يصبح التيار التصميمي التقريبي:
3.5A × 1.25 = 4.375A
في هذه الحالة قد يكون موديل 24V و5A بقدرة 120W مناسبًا مبدئيًا، بشرط التأكد من تيارات البدء، ودرجة الحرارة، وتوزيع الأحمال، ومتطلبات التوسع، وجميع شروط الداتا شيت. المثال للتوضيح وليس بديلًا عن دراسة اللوحة الفعلية.
كيف تختار Power Supply 24V المناسب؟
بعد حساب الحمل، راجع المعايير التالية قبل اختيار الموديل:
1. نطاق جهد الدخل
تأكد من أن نطاق الدخل في الداتا شيت يتوافق مع مصدر الكهرباء داخل اللوحة. لا تعتمد على الجهد الاسمي المكتوب في اسم المنتج وحده، ولا توصل مصدرًا ثلاثي الطور على موديل أحادي الطور أو العكس.
2. تيار وقدرة الخرج
يجب أن يغطي التيار المتاح إجمالي الأحمال المتزامنة وتيارات البدء مع هامش مناسب. اختيار 24V لا يكفي؛ فالموديل 3.125A يختلف عن 5A أو 10A أو 20A في القدرة التي يستطيع تقديمها.
3. ثبات الخرج وجودة الطاقة
تحتاج PLC وHMI والحساسات إلى تغذية مستقرة ضمن الحدود المسموح بها. راجع تنظيم الجهد والتموج Ripple والاستجابة لتغير الحمل عندما تكون هذه العوامل مؤثرة في التطبيق.
4. الحمايات المدمجة
راجع أنواع الحماية التي يقدمها الموديل، مثل الحماية من زيادة التيار أو القصر أو زيادة الجهد أو الحرارة، وطريقة استعادة التشغيل بعد زوال الخطأ. تختلف هذه التفاصيل بين السلاسل، لذلك لا تُفترض دون الرجوع إلى الداتا شيت.
5. درجة الحرارة والـDerating
ارتفاع درجة الحرارة داخل اللوحة قد يقلل القدرة المتاحة من مزود الطاقة. راجع منحنى خفض القدرة وحدود الحرارة، واترك التهوية والمسافات المطلوبة بدل تشغيل الجهاز بأقصى حمل في بيئة ساخنة دون حساب.
6. طريقة التركيب والمساحة
قِس المساحة المتاحة على DIN Rail، واترك مساحة للتوصيل والتهوية والصيانة. التصميم المدمج مفيد، لكن ازدحام المكونات قد يرفع الحرارة ويصعّب الوصول إلى الأطراف.
7. طبيعة الحمل وتيار البدء
لا تتصرف جميع الأحمال بالطريقة نفسها. بعض المكونات تسحب تيارًا لحظيًا أعلى عند التشغيل، وبعضها يتغير استهلاكه مع حالة الماكينة. لذلك يجب دراسة أسوأ حالة تشغيل، لا جمع القيم الاسمية فقط.
8. التوسع واستمرارية التشغيل
إذا كانت اللوحة قابلة لإضافة حساسات أو وحدات I/O أو شاشة أخرى، أدرج التوسع المتوقع في الحساب. وفي التطبيقات التي لا تتحمل التوقف، قد تحتاج بنية تغذية احتياطية أو فصل الأحمال الحرجة، وفق دراسة هندسية للنظام.
مقارنة موديلات Delta Power Supply 24V المتاحة لدى SUMER
توفر SUMER عدة موديلات Delta DIN Rail Power Supply بخرج 24V DC. يوضح الجدول التالي فروق القدرة والتيار الرئيسية، ولا يغني عن مراجعة صفحة المنتج والداتا شيت قبل الاختيار النهائي:
| الموديل | الخرج | التيار | القدرة | نطاق الدخل | استخدام مبدئي |
|---|---|---|---|---|---|
| Delta DRL-24V75W1AZ | 24V DC | 3.125A | 75W | 85–264VAC | دوائر تحكم صغيرة عندما يغطي التيار جميع الأحمال وظروف التشغيل |
| Delta DRL-24V120W1EN | 24V DC | 5A | 120W | Universal AC Input | لوحات تحكم متوسطة تضم PLC وHMI وأحمال 24V مناسبة |
| Delta DRL-24V240W1EN | 24V DC | 10A | 240W | 90–264VAC | دوائر تحكم ذات أحمال أكبر أو عدد مكونات أكثر |
| Delta DRL-24V480W1EN | 24V DC | 20A | 480W | 90–264VAC | تطبيقات تحتاج تيارًا أعلى بعد دراسة توزيع الأحمال والحماية |
لا تختَر الموديل من الجدول بناءً على القدرة فقط. يجب مراجعة جهد الدخل، ودرجة الحرارة، ومنحنى الـDerating، وتيارات البدء، والمساحة، والحمايات، واعتمادات التطبيق. كما يجب التأكد من توافر الموديل وقت الطلب.
هل تحتاج إلى اختيار سريع ودقيق؟ أرسل قائمة أحمال 24V DC، وقدرة كل حمل أو تياره، وجهد الدخل، ودرجة حرارة اللوحة إلى فريق SUMER للحصول على ترشيح فني وعرض سعر.
نصائح تركيب وحماية Power Supply 24V
يجب أن يتم تركيب وتوصيل مزود الطاقة بواسطة فني أو مهندس مؤهل ووفق المخطط الكهربائي وتعليمات الشركة المصنعة. ومن النقاط الأساسية:
- فصل مصدر الكهرباء والتحقق من غياب الجهد قبل التوصيل أو الصيانة.
- توصيل L وN وPE أو أطراف الدخل الصحيحة وفق الموديل، مع تأريض مناسب.
- استخدام مقطع سلك وقواطع وحماية تتوافق مع تيار الدائرة وظروف التركيب.
- مراجعة القطبية قبل توصيل خرج +24V و0V بالأجهزة.
- ترك مسافات التهوية المطلوبة وعدم تغطية فتحات التبريد.
- فصل مسارات كابلات القدرة عن كابلات الإشارات قدر الإمكان وفق تصميم اللوحة.
- توزيع الأحمال على فروع محمية وموثقة بدل خروج غير منظم يصعب تتبعه.
- ترقيم الأسلاك والأطراف وتحديث المخطط بعد أي تعديل.
- قياس الخرج والتحقق من ثباته تحت الحمل قبل تسليم اللوحة للتشغيل.
- عدم ضبط جهد الخرج خارج النطاق المسموح به للمزود والأحمال المتصلة.
العمل داخل لوحة كهربائية حية قد يسبب صدمة أو حريقًا أو تلفًا للمعدات؛ لذلك لا تُجرى القياسات أو التعديلات إلا بواسطة شخص مؤهل وباستخدام إجراءات وأدوات الحماية المناسبة.
أعراض اختيار باور سبلاي 24 فولت غير مناسب
قد تظهر مشكلة مزود الطاقة على شكل عطل متقطع بدل توقف كامل. ومن الأعراض التي تستدعي الفحص:
- إعادة تشغيل PLC أو شاشة HMI عند بدء حمل آخر.
- هبوط جهد 24V عند تشغيل الصمامات أو الكونتاكتورات.
- فقد اتصال متكرر بين أجهزة التحكم.
- قراءات غير مستقرة من بعض الحساسات.
- ارتفاع حرارة مزود الطاقة أو دخوله في وضع الحماية.
- عمل اللوحة دون مشكلة وهي ساكنة ثم توقفها عند الحمل الكامل.
- تلف الفيوز أو فصل القاطع بصورة متكررة.
- وجود جهد صحيح دون حمل ثم انخفاضه بعد توصيل الأحمال.
هذه الأعراض لا تثبت وحدها أن الباور سبلاي تالف؛ فقد يكون السبب قصرًا في أحد الفروع، أو سلكًا غير مناسب، أو طرفًا مرتخيًا، أو حملًا زائدًا، أو مشكلة تأريض أو تهوية. يبدأ التشخيص بقياس منظم ومراجعة الأحمال والفروع والمخطط بواسطة فني مؤهل.
أخطاء شائعة عند شراء Power Supply 24V
- الاختيار بالفولت فقط: تجاهل التيار والقدرة يؤدي غالبًا إلى تحميل زائد.
- عدم حساب الأحمال المتزامنة: قد تعمل المكونات منفردة، لكن الجهد يهبط عندما تعمل معًا.
- تجاهل تيار البدء: القيمة الاسمية لا تشرح دائمًا ما يحدث في لحظة التشغيل.
- العمل عند الحد الأقصى دون مراجعة: الحرارة والتهوية والـDerating قد تقلل القدرة المتاحة.
- شراء موديل غير متوافق مع الدخل: اختلاف الجهد أو عدد الأطوار قد يمنع التشغيل أو يسبب تلفًا.
- عدم ترك مساحة للتوسع: إضافة حساسات أو I/O لاحقًا قد تتطلب تغيير المزود بالكامل.
- الاعتماد على منتج غير موثق: غياب الداتا شيت والدعم الفني يجعل الاختيار والصيانة أكثر صعوبة.
ما العوامل التي تحدد سعر Power Supply 24V؟
لا يوجد سعر واحد لجميع مزودات الطاقة؛ لأن السعر يتغير حسب الموديل والتوافر والمواصفات. ومن أهم العوامل:
- تيار وقدرة الخرج، مثل 75W أو 120W أو 240W أو 480W.
- نطاق جهد الدخل ونوعه، أحادي الطور أو ثلاثي الطور.
- سلسلة المنتج وطريقة التركيب DIN Rail أو غيرها.
- الكفاءة وكثافة القدرة والأبعاد.
- الحمايات والخصائص الفنية والاعتمادات المطلوبة.
- ظروف التشغيل الحرارية والبيئية.
- توافر الموديل والكمية المطلوبة.
- الحاجة إلى دراسة لوحة كاملة أو دعم فني واختيار بديل لموديل قديم.
للحصول على سعر دقيق، أرسل كود الموديل المطلوب أو بيانات الأحمال إلى SUMER. وإذا لم تكن تعرف الموديل، أرسل صورة لوحة البيانات للأجهزة، وعدد الأحمال، والتيار أو القدرة المطلوبة، وجهد الدخل المتاح.
لماذا تختار Delta Power Supply من SUMER؟
الهدف ليس بيع مزود طاقة بقدرة أكبر فقط، بل اختيار قدرة وموديل يتوافقان مع اللوحة وطبيعة التشغيل. تساعدك SUMER في:
- مراجعة أحمال 24V DC وحساب القدرة المطلوبة مبدئيًا.
- ترشيح موديل Delta Power Supply مناسب للتطبيق.
- اختيار مكونات متوافقة مع PLC وHMI وباقي نظام التحكم.
- اقتراح بديل مناسب عند تحديث لوحة أو استبدال موديل قديم.
- تجهيز حلول متكاملة للوحات التحكم والماكينات وخطوط الإنتاج.
- توفير دعم فني قبل الشراء وبعده حسب متطلبات المشروع.
إذا كانت لوحة التحكم تضم PLC وشاشة تشغيل، يمكنك أيضًا مراجعة دليل برمجة شاشات HMI وربطها مع PLC لفهم دور واجهة التشغيل وطريقة تكاملها مع نظام التحكم.
اطلب ترشيحك الآن: تواصل مع SUMER وأرسل جهد الدخل، وقائمة أحمال 24V، وتيار كل حمل، ودرجة حرارة اللوحة، وصورة الباور سبلاي الحالي إن وجد؛ وسيقوم الفريق بمساعدتك في اختيار الموديل المناسب وتقديم عرض سعر.
