HMI Screen: دليل اختيار شاشة HMI المناسبة للمصانع

تُستخدم HMI Screen كواجهة بين المشغل والماكينة؛ فهي تعرض حالات التشغيل والقياسات والإنذارات، وتسمح بإدخال الأوامر وتعديل الإعدادات المصرح بها. واختيار الشاشة المناسبة لا يتوقف على المقاس أو السعر، بل يعتمد على توافقها مع PLC، والمنافذ والبروتوكولات، وبيئة التشغيل، وحجم المشروع، وطريقة استخدام المشغل لها.

قد تعمل شاشة ممتازة تقنيًا بصورة غير مناسبة إذا لم تدعم Driver الجهاز المطلوب، أو كان مقاسها صغيرًا على عدد البيانات، أو لم تتحمل ظروف اللوحة. لذلك يوضح هذا الدليل معنى HMI، والفرق بينها وبين الشاشة العادية وPLC، وخطوات التأكد من التوافق، وكيف تقارن بين شاشات Delta HMI قبل طلب عرض السعر.

توفر SUMER مجموعة من شاشات Delta HMI بمقاسات وإمكانات مختلفة للمصانع والماكينات وخطوط الإنتاج. إذا كنت تحتاج ترشيح موديل، أرسل موديل PLC، والمقاس المطلوب، والمنافذ والبروتوكول، وصورة الشاشة الحالية أو ملف المشروع إن وجد إلى فريق SUMER.

ما هي HMI Screen؟

مصطلح HMI هو اختصار لـHuman Machine Interface، أي واجهة الإنسان والآلة. وفي أنظمة الأتمتة الصناعية تكون HMI Screen عادةً شاشة تشغيل تُركب على باب لوحة التحكم أو بجوار الماكينة، وتتصل بوحدة PLC أو بأجهزة صناعية أخرى لتعرض البيانات وتستقبل أوامر المشغل.

لا تتحكم الشاشة في العملية بمفردها في معظم التطبيقات؛ فالمنطق الأساسي يكون داخل PLC، بينما تقرأ HMI قيمًا من عناوين محددة وتكتب أوامر أو Setpoints إلى عناوين مسموح بها. لذلك يعتمد نجاح المنظومة على توافق الأجهزة وصحة الاتصال ودقة تصميم مشروع الشاشة وبرنامج التحكم.

ما الفرق بين HMI Screen والشاشة العادية؟

الشاشة العادية تعرض صورة قادمة من كمبيوتر أو مصدر فيديو، بينما شاشة HMI صناعية هي جهاز مخصص للتشغيل داخل بيئة التحكم. تحتوي على نظام تشغيل وبرنامج Runtime، وتدعم Drivers وبروتوكولات صناعية، ويمكن برمجتها بشاشات وأزرار وإنذارات وTags تتصل مباشرةً بالـPLC.

كما تُختار HMI وفق درجة الحماية وطريقة التركيب ودرجة الحرارة والاهتزاز وتوافر المنافذ. وجود Touch Screen في شاشة تجارية لا يجعلها بديلًا مباشرًا لـHMI داخل ماكينة؛ لأن التوافق والاستمرارية والبيئة الصناعية عوامل أساسية.

هل HMI هي Touch Screen فقط؟

كثير من أجهزة HMI الحديثة تستخدم شاشة لمس، ولذلك ينتشر تعبير Touch Screen HMI. لكن اللمس هو وسيلة إدخال فقط، بينما وظيفة HMI أوسع وتشمل الاتصال بالأجهزة، وعرض الحالات، وإدارة الإنذارات، وتسجيل البيانات أو الوصفات عندما يدعم الموديل والمشروع ذلك.

ماذا تعرض وتتحكم فيه شاشة HMI داخل المصنع؟

تختلف الوظائف حسب الماكينة والموديل والبرنامج، ومن أشهر الاستخدامات:

• عرض حالة الماكينة: تشغيل، توقف، انتظار، أو عطل.
• عرض درجات الحرارة والضغط والسرعة والمستوى وباقي قيم العملية.
• إرسال أوامر Start وStop وReset واختيار وضع التشغيل وفق الصلاحيات.
• تعديل Setpoints مثل السرعة أو الزمن أو الكمية داخل الحدود المسموح بها.
• عرض الإنذارات الحالية وسجل الأعطال لمساعدة التشغيل والصيانة.
• إدارة وصفات Recipes لمنتجات أو مقاسات تشغيل مختلفة إذا دعم المشروع ذلك.
• عرض Trend للقيم وتسجيل البيانات عند توافر الوظيفة ووسيلة التخزين المناسبة.
• عرض حالات الحساسات والموتورات والانفرترات وتشخيص فقد الاتصال.
• تطبيق مستويات مستخدمين لحماية الإعدادات الحساسة من التعديل غير المصرح.

وضوح الواجهة مهم بقدر عدد الوظائف. الشاشة المزدحمة بألوان وحركات كثيرة قد تُبطئ فهم الحالة، بينما التصميم الجيد يبرز القيمة غير الطبيعية والإنذار والإجراء المطلوب، ويستخدم أسماء ووحدات قياس مفهومة للمشغل.

ما الفرق بين HMI وPLC وSCADA؟

تتكامل هذه العناصر ولا يحل أحدها محل الآخر تلقائيًا. قد تحتاج ماكينة صغيرة إلى PLC وأزرار فقط، وقد تحتاج ماكينة أخرى إلى PLC وHMI، بينما تستخدم المنشآت الأكبر نظام SCADA فوق عدة وحدات تحكم. ويمكنك الرجوع إلى دليل تصميم ومكونات لوحات PLC لفهم مكان الشاشة داخل منظومة اللوحة الكاملة.

كيف تختار HMI Screen المناسبة؟

يبدأ الاختيار من التطبيق وليس من شكل الشاشة. جهز قائمة بالبيانات والأوامر، ونوع PLC، ومسافة المشاهدة، وبيئة العمل، ثم قارن الموديلات وفق المعايير التالية.

1. مقاس الشاشة ودقتها

يجب أن يسمح المقاس بعرض أهم المعلومات دون ازدحام أو خطوط صغيرة، وأن يناسب مساحة باب اللوحة ومسافة المشاهدة. الدقة الأعلى توفر مساحة تصميم أكبر، لكنها لا تعالج تصميم واجهة سيئًا. راجع دقة الموديل وأبعاد فتحة التركيب الفعلية قبل تعديل باب اللوحة أو طلب الشاشة.

2. نوع اللمس وطريقة استخدام المشغل

راجع تقنية اللمس التي يستخدمها الموديل، وحجم الأزرار المطلوبة، وما إذا كان المشغل يرتدي قفازات، وعدد مرات الاستخدام. ينبغي ألا تكون أزرار الوظائف المهمة صغيرة أو متقاربة، وأن تتطلب الأوامر الخطرة تأكيدًا أو صلاحية مناسبة وفق تقييم المخاطر.

3. المنافذ والبروتوكولات

حدد هل الاتصال سيكون عبر RS-232 أو RS-485 أو Ethernet أو أكثر من مسار. وجود منفذ بالشكل المناسب لا يكفي؛ يجب أن تدعم الشاشة Driver وبروتوكول الجهاز، وأن تتطابق إعدادات Baud Rate وParity وStation Address أو إعدادات الشبكة.

4. التوافق مع PLC والأجهزة الأخرى

راجع موديل PLC الكامل وإصدار البرنامج وDriver المتاح، وليس اسم الشركة المصنعة فقط. فإذا كانت الشاشة ستتصل بانفرتر أو عداد طاقة أو متحكم حرارة، يجب حصر كل جهاز ودوره وطريقة الاتصال، مع التأكد من قدرة HMI على إدارة الاتصالات المطلوبة معًا.

5. حجم المشروع والـTags

عدد الشاشات والـTags والإنذارات والـRecipes والرسومات يؤثر في متطلبات الذاكرة والأداء. المشروع الصغير الذي يعرض عشرات القيم يختلف عن خط إنتاج يحتوي على صفحات كثيرة وسجل إنذارات وتخزين بيانات. راجع حدود الموديل وبرنامج التطوير قبل الشراء.

6. تسجيل البيانات والتخزين

إذا كنت تحتاج Data Logging أو Trend أو Recipe أو نسخ ملفات، حدد حجم البيانات ومدة الاحتفاظ وطريقة استخراجها. وجود USB أو SD أو Ethernet قد يساعد، لكن الوظائف الفعلية تعتمد على دعم الموديل والبرنامج وإعداد المشروع.

7. بيئة التشغيل ودرجة الحماية

راجع درجة الحرارة والرطوبة والأتربة ورذاذ المياه والاهتزاز ومكان التركيب. درجة الحماية المعلنة قد تخص الواجهة الأمامية بعد تركيبها بطريقة صحيحة، ولذلك يجب الرجوع إلى دليل الموديل وطريقة إحكام فتحة اللوحة.

8. التغذية الكهربائية والتركيب

تحقق من جهد التغذية واستهلاك الشاشة ومصدر الطاقة المتاح داخل اللوحة. وإذا كانت تعمل على 24V DC، أدرج حملها ضمن حساب Power Supply 24V. راجع كذلك أبعاد الجسم الخلفية، وفتحة الـPanel Cutout، والمسافة اللازمة للكابلات والتهوية.

9. الصيانة والدعم والنسخ الاحتياطية

قبل اعتماد الموديل، تأكد من توافر برنامج التطوير والكابل أو وسيلة التحميل، وإمكانية حفظ ملف المشروع واستعادته، وتوافر الدعم والبدائل. يجب أن تكون لدى المصنع نسخة من ملف المصدر والإصدار النهائي وكلمات المرور المتفق على تسليمها، لا نسخة تشغيل داخل الشاشة فقط.

كيف تختار مقاس شاشة HMI؟

لا توجد قاعدة تقول إن مقاسًا واحدًا مناسب لكل الماكينات. يساعد الجدول التالي في تكوين قرار مبدئي، على أن يُراجع مع تصميم الواجهة والمساحة الفعلية:

جرّب تصميم الشاشة الأساسية والإنذارات قبل تثبيت المقاس إن أمكن. فإذا احتجت إلى تصغير الخطوط والأزرار بشدة لاستيعاب المحتوى، فإما أن تعيد تنظيم الواجهة أو تختار مساحة عرض أكبر.

كيف تتأكد من توافق HMI مع PLC؟

التوافق الحقيقي يمر عبر ستة أسئلة:

1. ما موديل PLC بالتحديد؟ اسم العلامة وحده غير كافٍ.
2. ما البروتوكول المستخدم؟ مثل Modbus RTU أو Modbus TCP أو Driver خاص، وفق دعم الجهازين.
3. ما المنفذ الفعلي؟ RS-232 أو RS-485 أو Ethernet، وما نوع الكابل والتوصيل؟
4. هل Driver موجود في برنامج HMI؟ تحقق من قائمة الأجهزة المدعومة وإصدار البرنامج.
5. كيف تُعنون البيانات؟ يجب مطابقة عناوين الـRegisters والـBits ونوع البيانات وترتيب الكلمات.
6. ما إعدادات الاتصال؟ Station Number وBaud Rate وParity أو IP وPort يجب أن تتطابق.

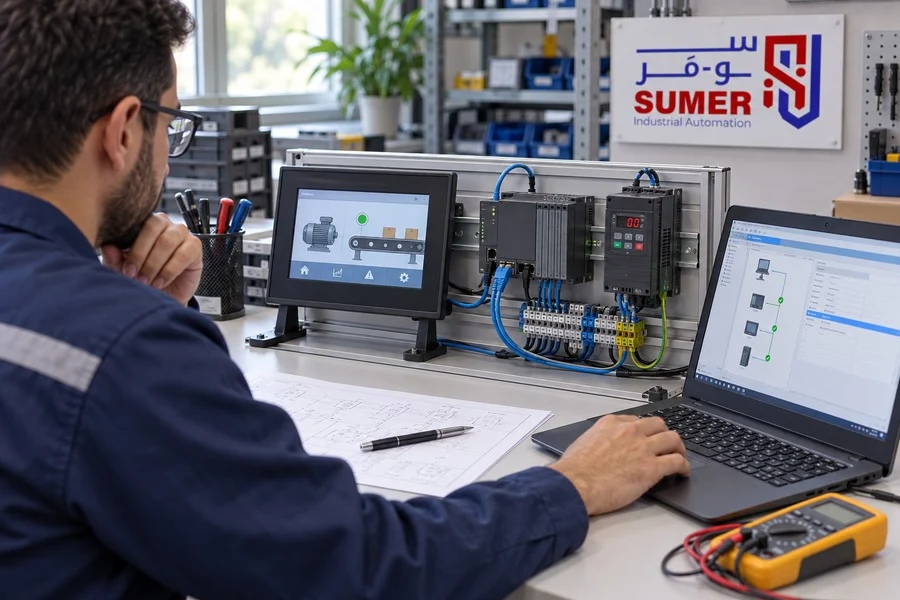

بعد الإعداد، اختبر القراءة والكتابة وفقد الاتصال واستعادته، ولا تكتفِ بظهور قيمة واحدة. يجب ألا يؤدي انقطاع الشبكة إلى أمر غير متوقع، وأن يظهر للمشغل إنذار واضح عندما تصبح البيانات غير صالحة.

هل تعمل أي HMI مع أي PLC؟

لا. كثير من شاشات HMI تدعم عددًا كبيرًا من وحدات PLC، لكن التوافق يتوقف على Driver والبروتوكول والمنفذ وإصدار الجهاز. وفي بعض الحالات يمكن استخدام بروتوكول قياسي إذا دعمه الطرفان، لكن ذلك يحتاج إعدادًا واختبارًا صحيحين.

مقارنة شاشات Delta HMI المتاحة لدى SUMER

يوضح الجدول فروقًا أساسية بين أربعة موديلات معروضة على موقع SUMER. استخدمه لتضييق الاختيارات فقط، ثم راجع صفحة المنتج والداتا شيت واحتياجات المشروع قبل اعتماد الموديل.

لا تعني الشاشة الأكبر أنها الأفضل دائمًا، ولا يعني وجود Ethernet أن كل وظيفة شبكية متاحة تلقائيًا. راجع البروتوكولات المدعومة، والدقة، والذاكرة، وفتحة التركيب، والتغذية، ودرجة الحماية، وحدود وظائف التخزين لكل كود منتج. كما يجب التأكد من توافر الموديل وقت الطلب.

ما الفرق بين سلسلة DOP وموديل TP70P؟

الموديلات المذكورة من DOP تُستخدم كواجهات تشغيل HMI بخصائص تختلف حسب الكود، بينما يعرض TP70P-32TP1R على موقع SUMER واجهة 7 بوصات مع I/O مدمج. لذلك لا تتم المقارنة بالمقاس فقط؛ بل تحدد أولًا هل تحتاج HMI للاتصال بوحدة PLC منفصلة، أم بنية تحكم مدمجة تناسب تطبيقًا معينًا.

محتار بين الموديلات؟ أرسل لفريق SUMER عدد الشاشات المطلوبة، وموديل PLC، والمقاس، والمنافذ، والبروتوكول، ووظائف التسجيل أو الوصفات المطلوبة للحصول على ترشيح فني وعرض سعر.

ما العوامل التي تحدد سعر HMI Screen؟

يتغير سعر HMI Screen حسب المواصفات والتوافر، لذلك لا يمكن تحديد السعر من المقاس وحده. وتشمل أهم العوامل:

• مقاس الشاشة ودقتها ونوع لوحة العرض واللمس.
• عدد منافذ COM ووجود Ethernet أو USB أو SD.
• الذاكرة والأداء وحدود المشروع والـTags.
• وظائف الإنذارات والـRecipes والـTrends وتسجيل البيانات.
• درجة الحماية وبيئة التشغيل والاعتمادات المطلوبة للمشروع.
• كونها HMI مستقلة أو وحدة تجمع واجهة التشغيل ووظائف تحكم أو I/O.
• تكلفة البرمجة أو تحويل مشروع قديم أو التشغيل في الموقع.
• الكابلات والملحقات والتوافر والكمية المطلوبة.

عند مقارنة عروض الأسعار، تأكد مما إذا كان السعر يشمل الشاشة فقط أم البرمجة والتحويل والاختبار والتركيب والنسخ الاحتياطية. فقد يكون موديل أقل تكلفة غير مناسب إذا احتاج إلى تغيير كبير في التصميم أو لا يدعم الوظائف المطلوبة.

أخطاء شائعة عند شراء شاشة HMI

• الاختيار بالمقاس فقط: تجاهل البروتوكول والمنافذ قد يجعل الشاشة غير قابلة للاتصال بالجهاز.
• افتراض أن Ethernet يعني التوافق: المنفذ لا يضمن وجود Driver أو دعم البروتوكول المطلوب.
• شراء بديل قبل استخراج المشروع: قد لا يمكن رفع ملف قابل للتعديل من الشاشة القديمة.
• تجاهل فتحة التركيب: المقاس الاسمي نفسه لا يعني تطابق أبعاد القطع والجسم الخلفي.
• إهمال بيئة التشغيل: الحرارة والأتربة والرطوبة قد تتطلب مواصفات وتركيبًا مختلفين.
• تصميم واجهة مزدحمة: كثرة الألوان والبيانات تقلل سرعة فهم الحالة بدل تحسينها.
• عدم حماية الإعدادات: يجب استخدام صلاحيات وحدود مناسبة للقيم الحساسة.
• غياب نسخة المصدر: من دون ملف المشروع يصبح التعديل والاستبدال لاحقًا أصعب وأعلى تكلفة.
• استخدام HMI كبديل لدوائر الأمان: زر الشاشة لا يحل محل Emergency Stop أو منظومة أمان مصممة للمخاطر.

كيف تستبدل شاشة HMI قديمة بموديل أحدث؟

ابدأ بتسجيل كود الشاشة القديمة، وموديل PLC، ونوع الكابل، والمنافذ، وجهد التغذية، وأبعاد فتحة التركيب. بعد ذلك ابحث عن ملف المشروع الأصلي وإصدار برنامج التطوير وكلمات المرور المتاحة. وجود نسخة تشغيل داخل الشاشة لا يعني دائمًا إمكانية استرجاع ملف قابل للتعديل.

عند اختيار البديل، راجع تحويل المشروع ودعم العناصر والخطوط والـDrivers، ثم اختبر جميع الصفحات والـTags والإنذارات والوصفات والصلاحيات والاتصال. لا يكفي أن تفتح الشاشة الرئيسية؛ فقد توجد عناوين أو وظائف لا تظهر إلا في ظروف تشغيل معينة.

إذا تعذر الحصول على المشروع، قد يلزم إعادة بناء الواجهة اعتمادًا على فهم الماكينة وبرنامج PLC والرسومات المتاحة. لذلك أرسل صور جميع الشاشات القديمة وملفات النسخ الاحتياطية مبكرًا لتقييم العمل قبل توقف الإنتاج.

متى تحتاج إلى برمجة HMI جديدة أو تحديث المشروع؟

تحتاج إلى مشروع جديد عند بناء ماكينة أو تغيير منظومة التحكم، بينما يكون التحديث مناسبًا عند إضافة حساس أو موتور أو وصفة أو شاشة إنذار أو صلاحية مستخدم. وقد يحتاج استبدال HMI القديمة إلى تحويل المشروع أو إعادة بنائه حسب توافق الموديل والبرنامج.

تشمل البرمجة تعريف الاتصال والـTags، وتصميم الصفحات، والإنذارات والـRecipes والـTrends، ثم الاختبار مع PLC. ولأن هذا موضوع مستقل، يمكنك الرجوع إلى دليل برمجة شاشات HMI وربطها مع PLC لمعرفة خطوات تجهيز المشروع واختباره.

ما البيانات المطلوبة لاختيار الشاشة والحصول على عرض سعر؟

إرسال البيانات الصحيحة من البداية يقلل الترشيحات غير المناسبة ويسرع عرض السعر. جهز ما يلي:

• الكود الكامل للشاشة المطلوبة، إن كان محددًا.
• موديل PLC أو الأجهزة التي ستتصل بالشاشة.
• البروتوكول والمنافذ المطلوبة: Serial أو Ethernet أو غيرهما.
• المقاس المطلوب والمساحة وفتحة التركيب المتاحة.
• عدد الصفحات والـTags والإنذارات والـRecipes بصورة تقريبية.
• الحاجة إلى تسجيل بيانات أو SD أو USB أو اتصال شبكي.
• درجة الحرارة والأتربة والرطوبة وظروف مكان التشغيل.
• صورة ملصق الشاشة القديمة وظهرها والتوصيلات إذا كان الطلب للاستبدال.
• ملف مشروع HMI ونسخة برنامج PLC والرسومات، إن كانت متاحة ومسموحًا بمشاركتها.
• هل المطلوب توريد الشاشة فقط أم البرمجة والتركيب والتشغيل أيضًا؟

اطلب ترشيح Delta HMI من SUMER

تساعد SUMER في اختيار شاشة Delta HMI وربطها مع PLC ومكونات منظومة التحكم وفق احتياجات الماكينة، مع توفير حلول للأحجام والاتصالات المختلفة المعروضة على الموقع. الهدف هو اختيار موديل يخدم التطبيق فعليًا، لا مجرد شاشة أكبر أو مواصفات لن تُستخدم.

للحصول على ترشيح وعرض سعر: تواصل مع SUMER وأرسل موديل PLC، والمقاس، والبروتوكول، وعدد المنافذ، وصورة الشاشة القديمة أو ملف المشروع. وسيتم تقييم الاحتياج واختيار البدائل المناسبة وفق المواصفات والتوافر.
